Tascam ML-4D-OUT-E Dahili DSP Mikseri ile 4 Kanallı Hat Çıkışlı Dante Dönüştürücü
Tascam ML-4D-OUT-E Dahili DSP Mikseri ile 4 Kanallı Hat Çıkışlı Dante Dönüştürücü İncelemesi

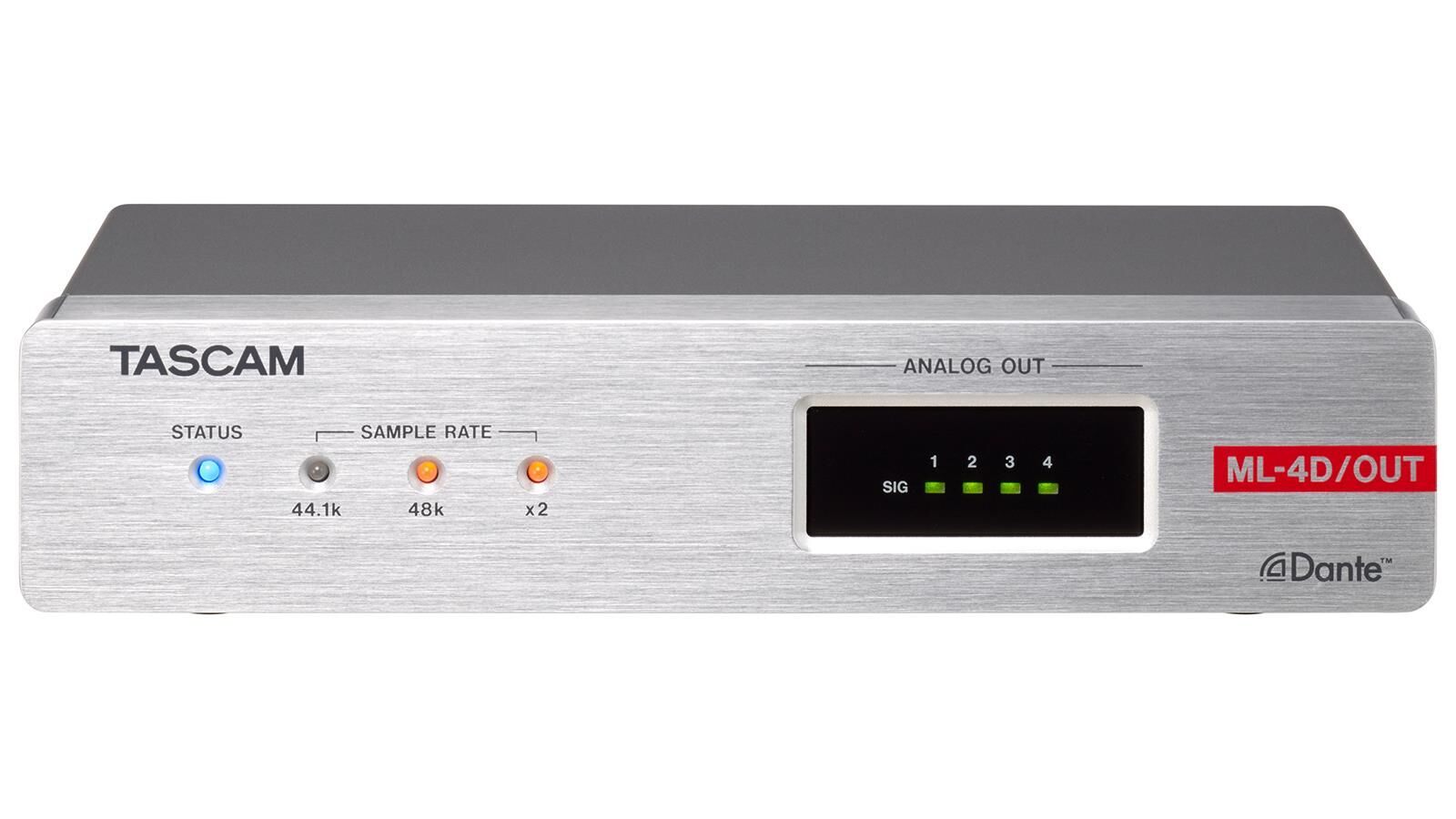

ML-4D/OUT-E, Dante giriş sinyallerini 4 kanallı hat çıkış sinyallerine dönüştüren kompakt bir dönüştürücüdür. Standart bir 1U rafının yarısı boyutunda olan ML-4D/OUT-E, mükemmel bir analog çıkış ünitesi olarak farklı Dante sistemleri için uygundur. Dahili DSP mikseri, küçük ölçekli sistemlerin TASCAM Dante Kompakt İşlemci Serisinin sunduğu çeşitli giriş/çıkış modelleriyle tam performans göstermesini sağlar. ML-4D/OUT-E, 96kHz/24bit'e kadar destekler ve analog hat çıkışı için Euroblock konektörlerini kullanır.
4 Hat Çıkışı, 4 Dante Giriş/Çıkışı
ML-4D/OUT-E, Dante sinyallerini 4 kanallı hat sinyallerine dönüştürmekle kalmaz; aynı zamanda bunları 4 kanallı Dante çıkış sinyallerine de dönüştürebilir ve bu sayede dahili DSP matris mikseri kullanılarak bunların Dante tarafından kurulan bir şebekeye yönlendirilmesi mümkün olur.
Dahili 4 Giriş/4 Çıkış Matris Mikseri
Dahili matris mikseri kullanarak kullanıcılar 4 kanallı Dante girişlerini karıştırabilir ve dört çıkış bölgesinin her birinde ayarları yapılandırabilir. Matris mikseri ayrıca bir ördekleme işlevi ve çevresel seslerin seviyesini algılayan ve kaynağın giriş seviyesini otomatik olarak ayarlayan bir ortam gürültüsü kompanzatörü işleviyle donatılmıştır.
Giriş/Çıkış Yönlendirmesi
Esnek yönlendirme, kullanıcıların 4 Dante girişinin çıkış bölgesini veya dahili matris mikserini 4 hat çıkışı ve/veya 4 Dante çıkışı olarak seçmesine olanak tanır. ML-4D/OUT-E, matris mikseri atlayarak basit bir hat çıkış ünitesi olarak da kullanılabilir.
10 Bant EQ ve Çeşitli Çıkış Efektleri Dahil
10 bant EQ, yüksek geçiş filtresi, düşük geçiş filtresi, gecikme ve sınırlayıcı efektler dahildir. Güçlendirilmiş hoparlörlere veya ünitenin kullanıldığı ortama bağlı olarak ince ayar yapılabilir.
PoE Destekleniyor
Güç kaynağı üniteye PoE (Ethernet Üzerinden Güç) yoluyla sağlanabilir. AC adaptörlerine gerek yoktur; PoE uyumlu bir ağ anahtarı kullanılarak güç kaynağı yapım ücretleri ve kurulum maliyetleri azaltılabilir.
Kontrol Yazılımı ile Uzaktan Kontrol
Efektlerin veya matris mikserinin kontrolü, özel kontrol yazılımı aracılığıyla kolayca yapılabilir; kullanıcının ihtiyaç duyduğu kontrol miktarına bağlı olarak iki tür vardır:
TASCAM DCP CONNECT, tüm sistemin yapılandırmasını ve ayarlarını yöneten sistem entegratörleri/yöneticileri için tasarlanmıştır.
Son kullanıcılara yönelik tasarlanan ve basit kontroller kullanmalarına olanak sağlayan TASCAM EZ CONNECT.
Özellik Açıklaması
| Genel | |
| Biçimler ve kanallar | 44.1/48/88.2/96kHz,16/24-bit, 4 kanal |
| Giriş/Çıkış derecelendirmeleri | |
| DATA/DATA+PoE konnektörleri | |
| Bağlayıcı | RJ-45 |
| İletim protokolü | Dante |
| Gigabit Ethernet standardı | 1000BASE-T (IEEE 802.3ab) |
| Kablolar | kategori 5e veya daha hızlı STP kabloları |
| ANALOG ÇIKIŞ konnektörleri | |
| Bağlayıcı | Euroblock (dengeli) 3.81 mm pitch |
| Nominal çıktı seviyeleri | +4 dBu (Ref. Seviyesi -9 dBFS olmadığında) +6 dBu (Ref. Seviyesi -9 dBFS olarak ayarlandığında) |
| Maksimum çıkış seviyesi (değiştirilebilir) | +15 dBu (Referans Seviyesi: -9 dBFS) +18 dBu (Referans Seviyesi: -14 dBFS) +20 dBu (Referans Seviyesi: -16 dBFS) +22 dBu (Referans Seviyesi: -18 dBFS) +24 dBu (Referans Seviyesi: -20 dBFS) |
| Çıkış empedansı | 200 Ω veya daha düşük |
| Kontrol girişi/çıkışı | |
| Harici kontrol konnektörleri (CONTROL) | |
| Bağlayıcılar | Euroblock 3.81mm adım |
| 10V/KONTROL/GND konnektörleri | Değişken dirençleri bağlayın (10kΩ önerilir) |
| Diğer | |
| Güç | PoE sınıfı 0 TASCAM PS-P1220E AC adaptörü (ayrı satılır) |
| Güç tüketimi | 4H |
| Boyutlar | 214 x 44,45 x 136,1 mm (G x Y x D, çıkıntılar dahil) |
| Ağırlık | 863 gr |
| Çalışma sıcaklığı aralığı | 0°C-40°C |
| Dahil edilen ürünler | Montaj braketleri, Euroblock fişleri, Kablo bandı seti, Kullanım kılavuzu (garanti dahil) |
Ses performansı
| DANTE GİRİŞ → ÇIKIŞ | |
| Frekans tepkisi | +/-0,5 dB: 20 Hz - 20 kHz (44,1/48 kHz örnekleme frekansı, JEITA) +/-0,5 dB: 20 Hz - 40 kHz (88,2/96 kHz örnekleme frekansı, JEITA) |
| Bozulma (THD+N) | 0,002 %(-1 dBFS giriş olduğunda, 44,1/48/88,2/96kHz örnekleme frekansı, JEITA) |
| S/N oranı | 108 dB (44.1/48/88.2/96kHz örnekleme frekansı, JEITA) |
| Çapraz konuşma | 100 dB (44.1/48/88.2/96kHz örnekleme frekansı, JEITA) |
| Dinamik aralık | 108 dB (44.1/48/88.2/96kHz örnekleme frekansı, JEITA) |
Not: JEITA, JEITA CP-2150 ile uyumluluğu gösterir
