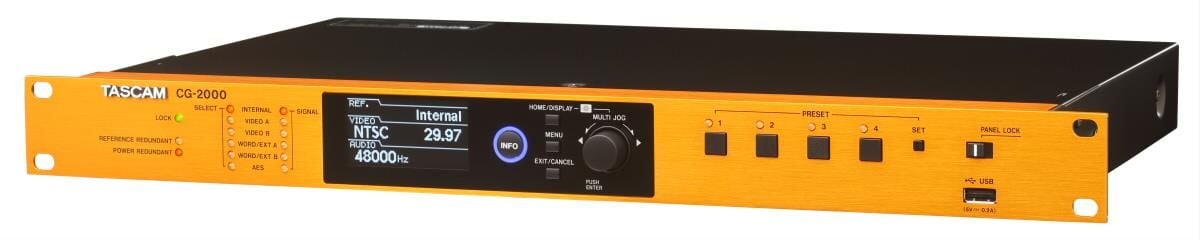

Tascam CG-2000 Ana Saat Çok Çıkışlı Hassas Jeneratör

Tascam CG-2000 Ana Saat Çok Çıkışlı Hassas Jeneratör İncelemesi

Yedek güç kaynaklarını, video/ses saatini destekler CG serisinin en iyisi, yayın istasyonları ve post prodüksiyon alanlarının ihtiyaç duyduğu işlevlerle donatılmıştır.

Dahili saat, ortam sıcaklığından etkilenmeyen yüksek hassasiyetli OCXO'yu kullanır
Tüm modeller, +/-0.01ppm*1 saat frekansı hassasiyeti ve günde +/-0.005ppm frekans kararlılığı sunan yüksek hassasiyetli bir OCXO (fırın kontrollü kristal osilatör) kullanır. Ayrıca, CG-2000, mümkün olduğunda bir rubidyum saate veya GPS saatine bağlanmasına olanak tanıyan 10MHz sinyalini destekleyen harici bir giriş konektörüyle donatılmıştır, böylece sistem için daha da yüksek hassasiyet elde edilir.

TASCAM tarafından geliştirilen jitter yönetim devresi, harici saat titreşimlerini azaltarak, video ve kelime çıkışlarına kararlı bir saat sinyali gönderilmesini sağlar.

Sorunsuz bir yeniden kilitleme devresi, saat düşüşleri ve kurtarmaları sırasında bile sürekli bir saat fazını korur, böylece gürültü ve atlamaların oluşmasını etkili bir şekilde önler, kullanıcılara yüksek güvenilirlik ve kararlılık sunar.

*1 Fabrika sevkiyatı sırasındaki sayısal değer.

Sorunlar oluşursa günlük kaydı ve GPO paralel çıktısı aracılığıyla koşulları kolayca kontrol edin

CG-2000 ve CG-1800, 4 video çıkışıyla donatılmıştır. Tüm seriler, büyük ölçekli senkronizasyon sistemlerinin inşasını sağlayan 12 kelime saat çıkışı, iki AES3/11 ve iki/PDIF dijital çıkış içerir.

Ayrıca, 2xFs, 4xFs ve 256xFs çıkışlarıyla ve Pro Tools ve diğer DAW sistemleriyle uyumludurlar.
CG serisi, herhangi bir arızanın nedeninin sorun oluştuğunda bakım sırasında araştırılabilmesi için geliştirilmiştir.
Çıkış ekipmanının sonlandırılması, giriş seviyesinin ölçülmesi (sadece CG-2000 ve CG-1800 için) ve giriş frekansını ölçen analizör işlevi, bir sorun oluşması durumunda sorun gidermeyi destekleyerek dahildir. Kelime saatinin çıkış seviyesi farklı seviyelere ayarlanabilir ve bağlanan ekipmana optimum sinyal seviyelerinin sağlanmasına olanak tanır. Sorunların tespitini destekleyen başka bir işlev olarak, bir günlük işlevi de dahildir.

Sorunlar oluşursa günlük kaydı ve GPO paralel çıktısı aracılığıyla koşulları kolayca kontrol edin

Harici osilatörler aracılığıyla kendi kendini kalibre etme işlevleriyle etkinleştirilen kullanıcı bakımı

Kristal osilatörler zamanla değiştiğinden, osilatörü en iyi durumda tutmak için düzenli kalibrasyon gereklidir.
CG serisi, kullanıcıların kolay işlemlerle bakım yapmalarını sağlayan bir kendi kendini kalibrasyon işleviyle donatılmıştır*2. Tasarım, çekmeye ve bükülmeye karşı son derece dayanıklı olan somun bağlantılı Amphenol BNC konektörlerinin kullanımı ve bükülmeden kaynaklanan temas arızalarını önleyen her konektör için bağımsız devre kartları dahil olmak üzere dayanıklılığa ulaşmak için dikkatli önlemler alır.
TASCAM'ın profesyonel ekipman geliştirme yoluyla dijital senkronizasyon teknolojisindeki birikmiş deneyimi ve bilgi birikimi, saat senkronizasyonunda uzmanlaşmış ürünler yaratmak için rafine edilmiştir.

CG serisi, TASCAM teknolojisinin kapsamlı bir şekilde uygulanmasıyla ortaya çıkan profesyonel seviyedeki ana saat jeneratörlerinden oluşan bir seridir.

*2 Kendi kendini kalibre etme fonksiyonunun kullanımı, dahili GPS antenine sahip ayrı bir PPS çıkışlı 10MHz osilatörün hazırlanmasını gerektirir.

İki güç kaynağı devresiyle güç kaynağı yedekliliği

İki adet güç kaynağı devresi bulunan CG-2000, elektrik kesintilerinden kaynaklanan kazaları önlemek için yedeklilik özelliğine sahiptir.

Yedek video referansı/kelime saati girişi

Video referansı ve dünya saati sinyalleri için ikişer giriş olması sayesinde, harici saat kesintilerinden kaynaklanabilecek sorunları önlemek için yedeklilik sağlanmıştır.

Jitter yönetim devresi kararlı saat sağlar

Harici saat titremesi, FPGA (Alan Programlanabilir Kapı Dizisi) ve ayrık filtreli bir PLL (faz kilitli döngü) devresi içeren yüksek performanslı bir video saat üreteci aygıtı içeren orijinal bir TASCAM devre tasarımı kullanılarak azaltılır. Bu, video/kelime çıkışlarına kararlı bir saat sinyalinin sağlanmasını mümkün kılarak sistem kararlılığını artırır.

Sorunsuz yeniden kilitleme devresi, saat düşüşleri ve kurtarma sırasında gürültüyü ve atlamayı önler

CG-2000 harici referans saatini sürekli olarak ölçer. Dahili karşı önlemlere sahip olmayan ve ana saat sinyali düşen cihazlarda, video referansı ve kelime saati sinyalleri faz dışına çıkabilir ve ses, düşme sırasında ve tekrar kurtarma sırasında atlayabilir. CG-2000'de, saat düşerse, yüksek performanslı bir tutma ile yedek bir referans saat sinyali korunur. Bu süre boyunca, video referansı ve kelime saati sinyalleri fazda tutulur, böylece referans sinyaline senkronizasyonun geri yüklenmesi aksaklıklar olmadan gerçekleşebilir - düşmeden kurtarılırken video/ses gürültüsü ve atlama sesleri önlenir.

Dahili saat, ortam sıcaklığından etkilenmeyen yüksek hassasiyetli bir OCXO kullanır

Kristal osilatör saat üretecinin kalbidir. CG-2000'de yüksek hassasiyeti ve ortam sıcaklığından etkilenmemesi nedeniyle bir OCXO (fırın kontrollü kristal osilatör) kullanılır. Bir TCXO'nun (sıcaklık telafili kristal osilatör) hassasiyetini aşan 0,01 ppm*'lik bir saat frekansı hassasiyetine sahip olan bu ünite, yüksek hassasiyetli senkronizasyon sistemlerinin oluşturulmasında anahtar rol oynar - günde +/-0,005 ppm veya daha az kelime çıkış frekansı kararlılığı ile. *fabrika varsayılan değeri.

10MHz sinyali destekleyen giriş konnektörü - daha yüksek hassasiyete sahip sistemlerin oluşturulmasına olanak tanır

10MHz sinyali destekleyen harici giriş konnektörü, CG-2000'in daha yüksek hassasiyet için bir rubidyum saate veya GPS saatine bağlanmasını sağlar.

12 kelime saat çıkışı dahil olmak üzere çok sayıda çıkış konektörü

(12) kelime saati çıkışı ve (4) video çıkışına ek olarak, dijital çıkışlar (2) AES3/AES11 ve (2) S/PDIF çıkışlarını içerir ve bu üniteyi büyük ölçekli ses/video senkronizasyon sistemleri ve çok çeşitli diğer uygulamalar için kullanışlı hale getirir. (12) kelime çıkışından ikisi ayrıca x2Fs, x4Fs ve 256Fs çıkışını destekler - bunların ProTools ve diğer DAW yazılımlarına sahip sistemlerde kullanılmasını sağlar.

NTSC, PAL ve HD Tri-level dahil olmak üzere çeşitli video sinyali formatlarının girişini ve çıkışını destekler

Analog NTSC/PAL ve dijital HD Tri-level video sinyal formatları desteklenmektedir.

Sorunlar meydana geldiğinde koşulların kontrol edilmesi günlük kaydı ve GPO paralel çıkışı aracılığıyla mümkündür

Sorun nedenlerinin tanımlanmasını sağlayan bir işlev günlük kaydı işlevidir. CG-2000 ekranında günlüğü kontrol edebilmenin yanı sıra, günlüğü bir USB flash sürücüde CSV biçimli bir dosya olarak da yakalayabilirsiniz. Dahası, GPO paralel çıkışını kullanarak sorun oluşum koşullarını da izleyebilirsiniz.

Teknik Özellikler
