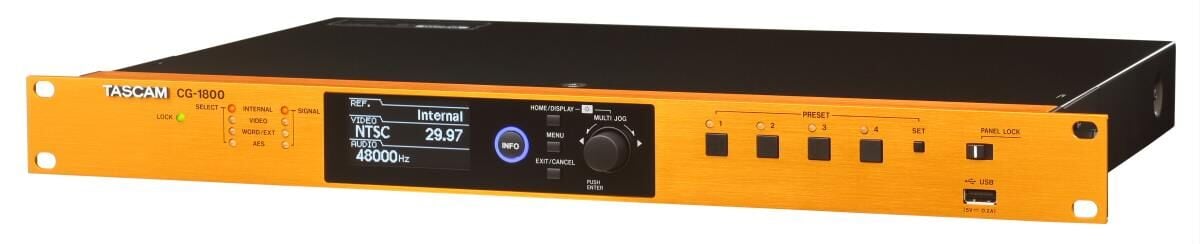

Tascam CG-1800 Ana Saat Çok Çıkışlı Hassas Jeneratör

Tascam CG-1800 Ana Saat Çok Çıkışlı Hassas Jeneratör İncelemesi

CG-1800 ana saat üreteci, NTSC, PAL ve HD Üç seviyeli video saatinin yanı sıra BNC, AES/EBU ve S/PDIF çıkışları aracılığıyla kelime saati üreterek her türlü senkronizasyon sistemiyle uyumluluğu garanti eder.

Dahili saat, ortam sıcaklığından etkilenmeyen yüksek hassasiyetli OCXO'yu kullanır

Tüm modeller, ±0.01ppm*1 saat frekansı hassasiyeti ve günde ±0.005ppm frekans kararlılığı sunan yüksek hassasiyetli bir OCXO (fırın kontrollü kristal osilatör) kullanır. TASCAM tarafından geliştirilen titreme yönetim devresi, harici saat titremelerini azaltarak video ve kelime çıkışlarına kararlı bir saat sinyali sağlarken, aksaklıksız bir yeniden kilitleme devresi, saat düşüşleri ve kurtarma sırasında bile sürekli bir saat fazı sağlar, böylece gürültü ve atlamanın oluşmasını etkili bir şekilde önleyerek kullanıcılara yüksek güvenilirlik ve kararlılık sunar.

1 Fabrika sevkiyatı sırasındaki sayısal değer.

Sorunlar oluşursa günlük kaydı ve GPO paralel çıktısı aracılığıyla koşulları kolayca kontrol edin

CG-1800, 4 video çıkışı, 12 kelime saati çıkışı, iki AES3/11 ve iki S/PDIF dijital çıkışı ile donatılmış olarak gelir ve büyük ölçekli senkronizasyon sistemlerinin oluşturulmasını sağlar. Ayrıca, 2×Fs, 4×Fs ve 256×Fs çıkışlarının yanı sıra Pro Tools ve diğer DAW sistemleriyle uyumludur.
CG-1800, herhangi bir arızanın nedeninin sorun oluştuğunda bakım sırasında araştırılabilmesi için geliştirilmiştir. Çıkış ekipmanının sonlandırılması, giriş seviyesinin ölçülmesi ve giriş frekansını ölçen analizör işlevi, bir sorun oluşması durumunda sorun gidermeyi desteklerken, kelime saatinin çıkış seviyesi farklı seviyelere ayarlanabilir ve bağlanan ekipmana optimum sinyal seviyelerinin sağlanmasına olanak tanır. Sorunların tespitini destekleyen başka bir işlev olarak, bir günlük işlevi de dahil edilmiştir.

Harici osilatörler aracılığıyla kendi kendini kalibre etme işlevleriyle etkinleştirilen kullanıcı bakımı

Kristal osilatörler zamanla değiştiğinden, osilatörü en iyi durumda tutmak için düzenli kalibrasyon gereklidir. CG-1800, kullanıcıların kolay işlemlerle bakım yapmalarını sağlayan bir kendi kendini kalibrasyon işleviyle donatılmıştır*2. Tasarım, çekmeye ve bükülmeye karşı son derece dayanıklı olan somun bağlantılı Amphenol BNC konektörlerinin kullanımı ve bükülmeden kaynaklanan temas arızalarını önleyen her konektör için bağımsız devre kartları dahil olmak üzere dayanıklılığa ulaşmak için dikkatli önlemler alır.

TASCAM'ın profesyonel ekipman geliştirme yoluyla dijital senkronizasyon teknolojisindeki birikmiş deneyimi ve bilgi birikimi, saat senkronizasyonunda uzmanlaşmış ürünler yaratmak için rafine edildi. CG-1800, TASCAM teknolojisinin kapsamlı bir şekilde enjekte edilmesinin sonucu olan profesyonel sınıf ana saat jeneratörlerinden oluşan bir seridir.

*2 Kendi kendini kalibre etme fonksiyonunun kullanımı, dahili GPS antenine sahip ayrı bir PPS çıkışlı 10MHz osilatörün hazırlanmasını gerektirir.

12 kelime saat çıkışı dahil olmak üzere çok sayıda çıkış konektörü

12 kelimelik saat çıkışı ve 4 video çıkışına ek olarak, dijital çıkışlar 2 AES3/AES11 ve 2 S/PDIF çıkışını içerir ve bu da CG-1800'ü büyük ölçekli ses/video senkronizasyon sistemleri ve çok çeşitli diğer uygulamalar için kullanışlı hale getirir. 12 kelimelik çıkışlardan ikisi ayrıca 2×Fs, 4×Fs ve 256×Fs çıkışını destekler; bu da bunların ProTools ve diğer DAW yazılımlarına sahip sistemlerde kullanılmasını sağlar. NTSC, PAL ve HD Tri-level dahil olmak üzere çeşitli video sinyali formatlarının girişini ve çıkışını destekler

Yüksek hassasiyetli senkronizasyon sistemleri oluşturulabilir.Dahili saat, ortam sıcaklığından etkilenmeyen yüksek hassasiyetli OCXO kullanır.

Kristal osilatör saat jeneratörünün kalbidir. CG-1800'de, yüksek hassasiyeti ve ortam sıcaklığından etkilenmemesi nedeniyle bir OCXO (fırın kontrollü kristal osilatör) kullanılmıştır.

0,01 ppm*'lik bir saat frekansı hassasiyetine sahip olan ve bu sayede bir TCXO'nun (sıcaklık kompanzasyonlu kristal osilatör) hassasiyetini aşan bu ünite, günde +/-0,005 ppm veya daha az kelime çıkış frekansı kararlılığına sahip yüksek hassasiyetli senkronizasyon sistemlerinin oluşturulmasında önemli rol oynar.

*fabrika varsayılan değeri.

10MHz sinyali destekleyen giriş konnektörü - daha yüksek hassasiyete sahip sistemlerin oluşturulmasına olanak tanır

10MHz sinyali destekleyen harici giriş konnektörü, CG-1800'ün daha yüksek hassasiyet için bir rubidyum saate veya GPS saatine bağlanmasını sağlar.

Yüksek Güvenilirlik ve Güvenilir Kararlılık için tasarlanmıştır. Jitter yönetim devresi kararlı saat hızı sağlar.

Harici saat titremesi, FPGA (Alan Programlanabilir Kapı Dizisi) ve ayrık filtreli bir PLL (faz kilitli döngü) devresi içeren yüksek performanslı bir video saat üreteci aygıtı içeren orijinal bir TASCAM devre tasarımı kullanılarak azaltılır.
Bu, video/kelime çıkışlarına kararlı bir saat sinyalinin sağlanmasını mümkün kılarak sistem kararlılığını artırır.

Sorunlar meydana geldiğinde koşulların kontrol edilmesi günlük kaydı yoluyla mümkündür

Sorun nedenlerinin tanımlanmasını sağlayan bir işlev günlük kaydı işlevidir. CG-1800 ekranındaki günlüğü kontrol edebilmenin yanı sıra, günlüğü bir USB flash sürücüde CSV biçimli bir dosya olarak da yakalayabilirsiniz.

Dayanıklı somun bağlantılı Amphenol BNC konnektörleri

Amphenol BNC konnektörleri bağlantıda somun kullandığından, çekmeye, bükülmeye ve çoklu bağlama-çıkarma döngülerine karşı son derece dayanıklıdır.

Sorunsuz yeniden kilitleme devresi, saat düşüşleri ve kurtarma sırasında gürültüyü ve atlamayı önler

CG-1800 harici referans saatini sürekli olarak ölçer. Dahili karşı önlemlere sahip olmayan cihazlarda ve ana saat sinyali düştüğünde, video referans ve kelime saati sinyalleri faz dışı olabilir ve ses düşme sırasında - ve tekrar kurtarma sırasında - atlayabilir. CG-1800'de, saat düşerse, yüksek performanslı bir tutma ile yedek bir referans saat sinyali korunur.

Bu süre zarfında, video referansı ve kelime saati sinyalleri aynı fazda tutulur, böylece referans sinyaline senkronizasyonun sorunsuz bir şekilde geri yüklenmesi sağlanabilir; böylece kesintiden kurtarma sırasında video/ses gürültüsü ve seslerin atlanması önlenir.
