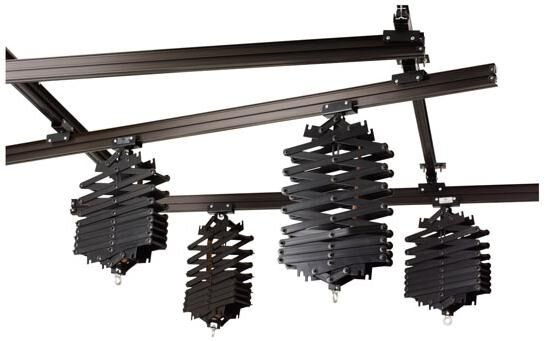

JINBEI Stüdyo Tavan Ray Sistemi Set 4x3m

Jinbei PRO Stüdyonuzda Kullanım Alanınızın Genişlemesi için, Tavan ray Sistemleri..4x3m

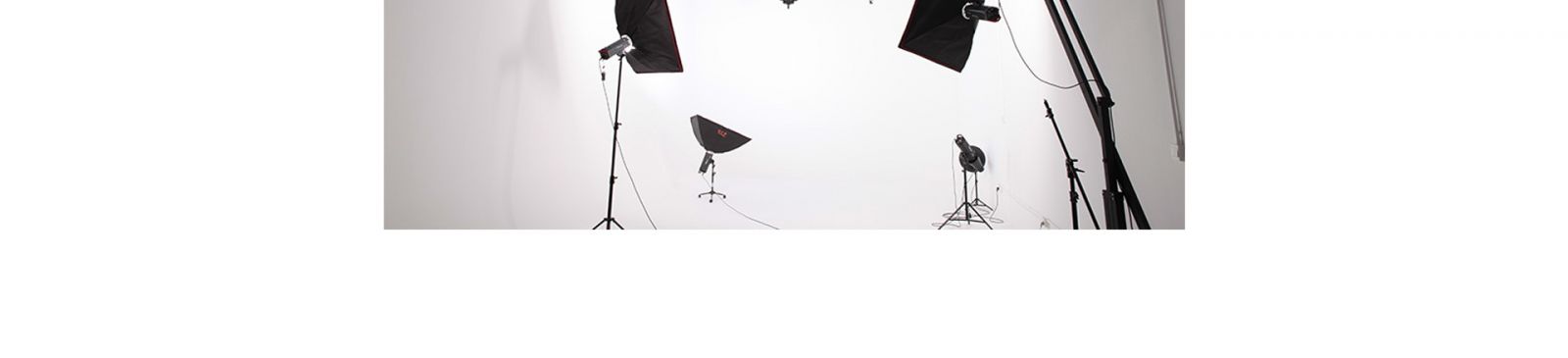

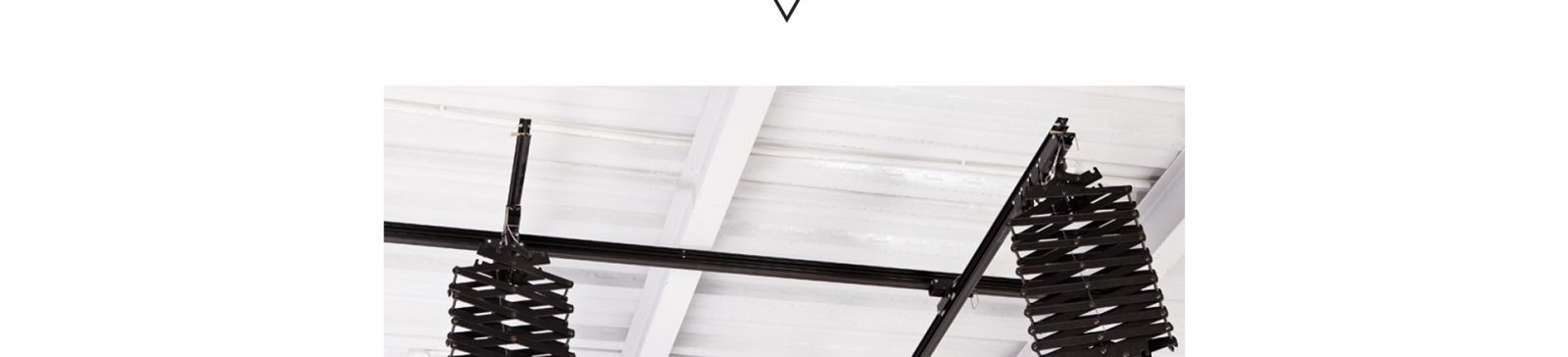

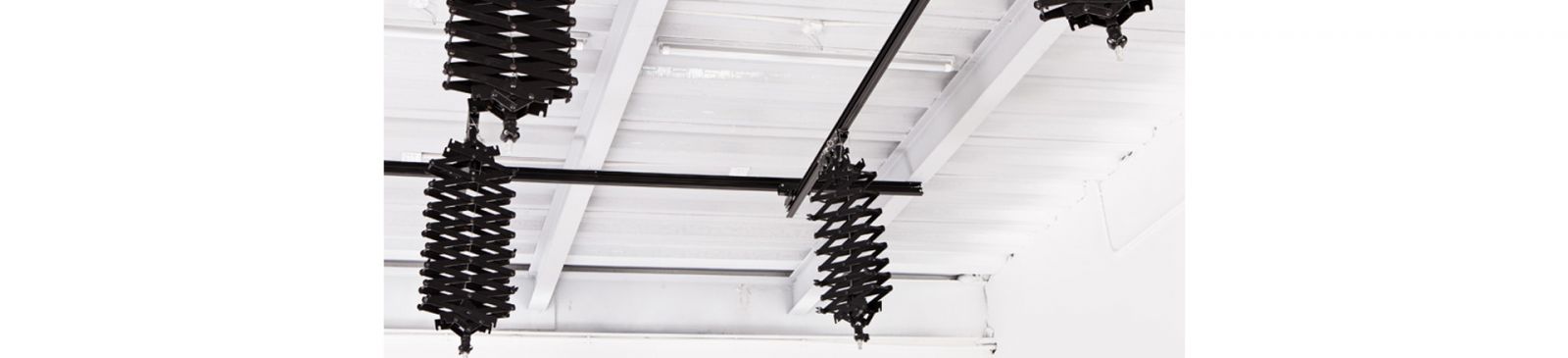

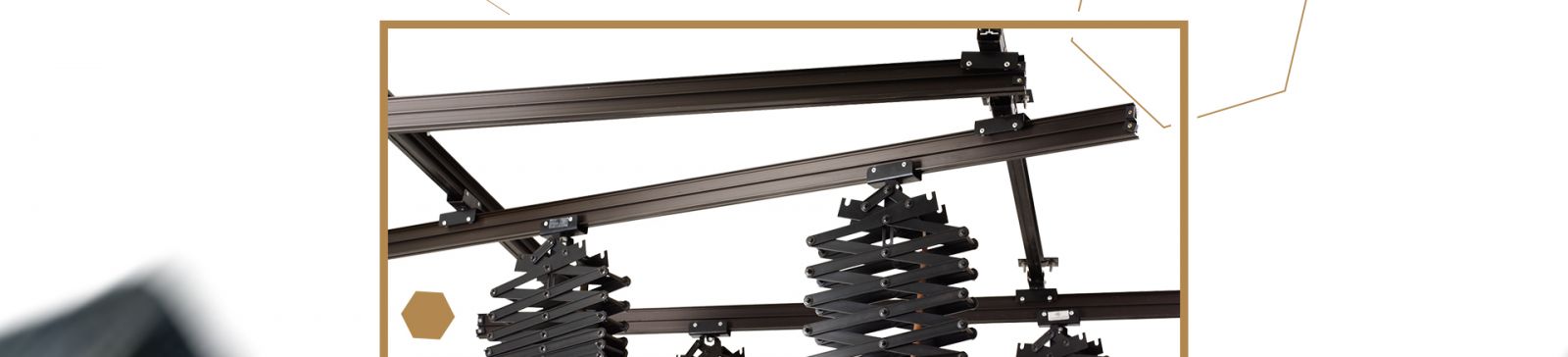

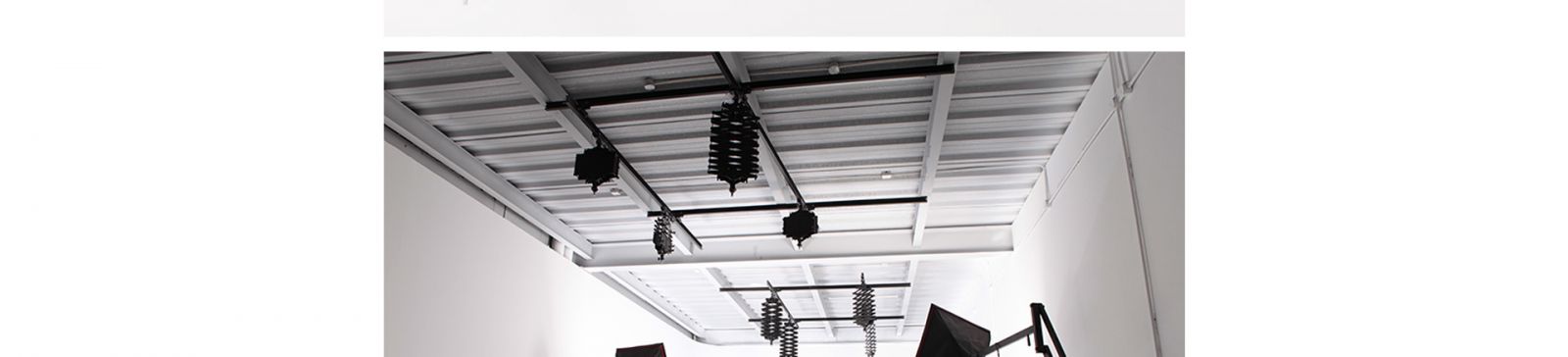

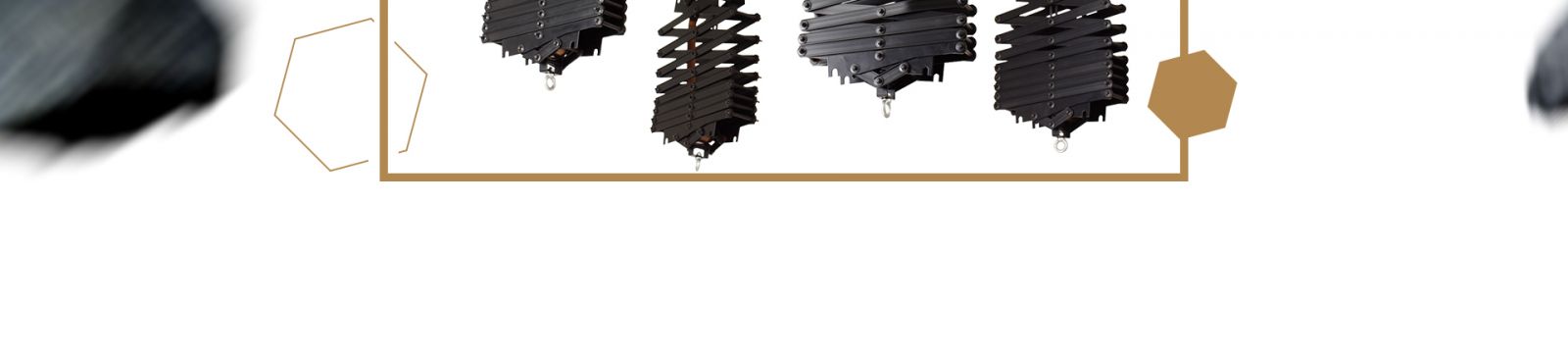

Tavan Rayı Sistemi, standların yolunuza çıkmadan veya kablolara takılmadan flaş kafalarını, softboxları  stüdyonuzda doğru yere yerleştirme konusunda size tam bir özgürlük sağlar. Birlikte verilen 4 pantograf size gerçek kolaylık sağlar. Özel olarak tasarlanmış bu askı sistemi 1 ila 15 kg kapasiteye sahiptir ve dahili yay, flaş başlığınızı veya aksesuarınızı kolayca doğru yüksekliğe asmanıza olanak tanır.

 Paket içeriği:

4 x 3m tavan rayları
4 x 16 mm spigotlu pantograf taşıyıcıları
4 x raylı çift taşıyıcılar
8 x kablo klipsi
8 x ray uç cıvataları

Tavana montaj için vida ve çapalar dahil değildir.

Özellikler:

• Alan: 4 x 3 m Ray
• İdeal montaj yüksekliği: 2.4 m - 3.2 m
• Bağlantı: 5/8'' Spigot
• Makas başına kapasitesi: 6 kg
• Makas Uzunluk: 43cm-200 cm
• Parça başına makas Max sayısı: 2
• Ekipman Azami yük: 15 kg

Pantograf Ray Kiti Kurulum Talimatları

• İlk ray seti tavana 2,8 m aralıklarla ve paralel olarak monte edilmelidir.
• Alçı tavanınız varsa tavanın arkasına, pantograf sisteminin ve üzerine monte edilecek ışıkların ağırlığını taşıyabilecek montaj noktalarını çatıya yerleştirin. Tavanınızdaki montaj noktalarına bağlı olarak, bazen her ray için tavana 10mm x 100xx x 3000mm ahşap panel monte etmek ve ardından rayları panele vidalamak daha kolaydır.
• Bir depoda olduğu gibi çatı, rayların istenen yüksekliğinden daha yüksekse, dişli tavan çubuğunu kullanarak pantograf rayları için bir destek çerçevesi oluşturun.
• İlk ray çiftini çatıya güvenli bir şekilde takın.
• İki adet çift taraflı taşıyıcıyı tavana monte edilen iki rayın her birine kaydırın
• Geriye kalan 3 m'lik raylardan birini, tavana bağlı rayların her birinin üzerindeki çiftli taşıyıcının tekerlekleri boyunca kaydırın. Bu ray iki sabit raya dik olmalıdır, böylece sabit raylar boyunca kayabilir.
• Kalan son 3 metrelik rayı kalan iki çift tekerlekli taşıyıcının üzerine kaydırın. Bu aynı zamanda çatıya sabitlenen iki raya da dik olmalıdır.
• 16 mm'lik tıkaçlara sahip iki adet tek taraflı taşıyıcıyı alttaki iki rayın her birine kaydırın
• Kablo taşıyıcı klipslerini 2 alt rayın her birine kaydırın
• Taşıyıcıların raylardan kaymasını önlemek için 4 rayın tamamının uçlarına uç cıvataları takın.
• Her bir taşıyıcıya 16 mm'lik tıkaçla bir pantograf takın.
